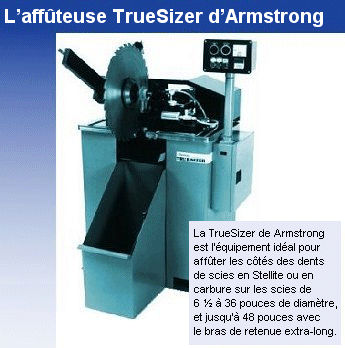

| L’affûteuse
de scies circulaires qui allie précision, performance et versatilité à prix
abordable ! Déjà
bien établie dans l’industrie, l’affûteuse TrueSizer de Armstrong pour les
cotés de dents de scie a été perfectionnée récemment. De nombreuses scieries et
ateliers d’affûtage à travers le monde choisissent cet équipement puissant et
versatile pour sa précision et son prix très abordable. La TrueSizer est
l’équipement idéal pour affûter les cotés de dents de scies en Cobalt Chromium Alloy ou en
carbure pour des scies de 6 ½’ à 48 pouces de diamètre.
 |
Les améliorations récentes apportées à la
TrueSizer comprennent un nouvel ajustement rapide pour changer les angles radiaux. |
|
Avec une puissance accrue
de 100% par rapport à la conception originale, ses moteurs de 1 C.V. par arbre et sa
base très robuste, la TrueSizer est l’affûteuse pour les côtés de dents de scies
circulaires la plus puissante et la plus précise de sa catégorie. Les glissières de
meule sont ajustées sur des queues d’aronde pour un réglage d’une précision
accrue. Facile à opérer, cet équipement possède un ajustement rapide pour changer
l’angle radial. L’embrayage a également été revu pour une action plus souple
et un ajustement plus rapide.
Les améliorations récentes apportées à la TrueSizer lui procure
cette performance supérieure que recherchent les scieries et ateliers d’affûtage à
travers le monde.
Distribué par :
Simonds International
Réseau de distribution dans l”Est du Canada
Tel. :(800) 387-7681 Tlc. (450) 378-5859
nlafamme@simondsint.com |
|
| TrueSizer
– Affûteuse de précision pour scies circulaires |
| Capacités (machine standard): |
| Spécifier
la dimension de la plaque magnétique. Note : la plaque #13155 est livrée à
moins d’indication contraire. D’autres tailles de plaques peuvent être livrées
sans frais. |
# pièce |
Diamètre
de la scie |
Trou
central
(diamètre maximal) |
| 14502 |
8-20 pouces
(200-500 mm) |
2,75 pouces
(70 mm) |
| 14996 |
10-36
pouces
(250-915 mm) |
4,375
pouces
(110 mm) |
| 13042 |
11-36
pouces
(280-915 mm)* |
4,75 pouces
(120 mm) |
| 13155 |
15-48
pouces
(380-1200 mm)* |
7,5 pouces
(190 mm) |
| 13201 |
18-48
pouces
(460-1200 mm)/ |
11,5 pouces
(290 mm) |
| *Un
attachement pour scie de large diamètre est nécessaire pour les scies de plus de 36
pouces de diamètre. |
|
Trou central
Un adaptateur à deux étages est fourni avec chaque TrueSizer, quel que soit le
diamètre du trou de centre des scies. Des adaptateurs supplémentaires sont disponibles,
moyennant des frais additionnels. Tous les adaptateurs conviennent aux arbres standards de
7/8 pouce (22,2 mm), à moins qu’un arbre spécial de ½ pouce (12,7 mm) soit requis.
Espacement des dents :
5/16 – 8 pouces (8-200 mm)
Largeur du trait de scie :
Maximum 5/8 pouce (16 mm)
|
| Options: |
Attachement
pour petite scie:
Diamètre de scie :
6 ½ -14 pouces (165-350 mm)
Trou de centre :
Minimum 5/16 pouce (8 mm )
Maximum 1 1/8 pouce (28,5 mm)
Attachement pour scie de grand
diamètre:
Diamètre de scie :
11 - 48 pouces (275-1200 mm )
Trou de centre :
Minimum 7/8 pouce ( 23 mm) |
|
|
|
| SureChuck: Le SureChuck est un appareil magnétique de maintien de scie. Il
est recommandé pour les arbres de scies cannelés. Le SureChuck est fourni avec une
plaque magnétique et un mandrin pour s’ajuster à n’importe quelle grandeur de
trou central. |
|
|
Mag-Dial : Armstrong offre également le Mag-Dial, une nouvelle jauge à
cadran magnétique pour vérifier le dégagement des dents. Le Mag-Dial possède trois
points de contact au carbure pour une lecture plus précise et une durée de vie accrue.
Sa poignée en T la rend facile à déplacer d’une dent à une autre, tant sur les
scies à ruban que sur les scies rondes. Commander la pièce #13911-C1 pour une jauge .001
ou #13911-C2 pour une jauge métrique.
|
|
| Angle de
meulage : |
Angle d’attaque :
15 degrés négatifs à 45 degrés positifs
Angle radial :
0 degré à +3 degrés
Angle tangentiel :
0 degré à +5 degré |
|
|
